常見的角接觸球軸承內圈溝道磨削方法及特點

時間:2020-06-16 15:52:54 點擊:4651 次 來源:洛陽宇耐爾精密軸承有限公司
  角接觸球軸承的套圈溝道是很重要的部位,影響著旋轉精度、振動噪聲、疲勞壽命等,因此溝道的加工十分重要。不同的加工方法有著不同的適用范圍和特點,需要根據設備能力、產品特點、質量穩定性和加工基準的確定等因素綜合考量制定,下面就由宇耐爾小編為您介紹一下角接觸球軸承內圈溝道磨削方法。

  角接觸球軸承內圈溝道磨削路線:端面→內圈外徑面(簡稱內外徑)→內溝道→內徑面(簡稱內徑)


  一、支內外徑磨溝

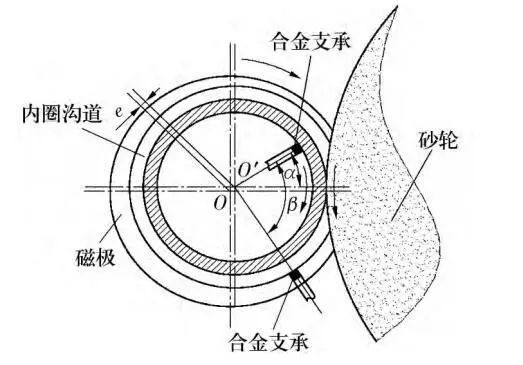

  支內外徑磨溝
  支內外徑磨溝是一種常用的軸承內溝磨加工方法,一般采用電磁無心夾具。支承點采用硬質合金,選用2個,并成一定角度,分別處于夾具的第3和第4象限。調整支承時要保證工件中心與夾具中心存在一定偏心量,并使工件中心處于夾具第4象限。磨加工過程中,夾具轉動帶動工件做勻速轉動,工件受支承的限位作用,并且工件與夾具存在一定偏心,套圈可以平穩旋轉。砂輪在磨加工前需要進行修形,利用金剛筆將砂輪外緣修整成需要的形狀。砂輪對工件進行外切磨削,外切磨削的特點是砂輪的外徑大,線速度高,磨削效率高。磨削方向與工件旋轉方向相同。

  加工特點:以內外徑為磨削基準,對內外徑精度要求高,采用外切磨削,磨削效率高,但是溝道加工精度一般。


  二、支內溝磨溝

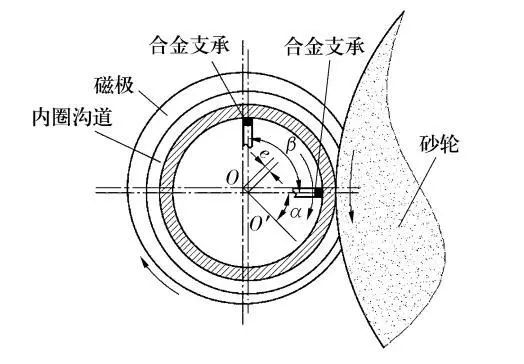

  支內溝磨溝
  支內溝磨溝表面看與支內外徑磨溝相似,但加工原理大為不同。支內溝磨溝以內溝道為支承對象,內溝道既為基準面也為磨削面,加工過程中無需考慮內外徑精度,且溝道磨削精度可大大提升。此外,后序加工內徑面時,仍采用支承內溝的方式,可以有效保證內徑面精度。磨削方式仍采用外切磨削,加工效率高,支承所處位置和工件偏心與支內外徑磨溝相同。

  加工特點:外切式磨削,磨削效率高,加工精度較高,尤其表現在內圈溝道與內孔的厚度變動量壁厚差上。采用支內溝磨溝工藝時,省去了內圈擋邊外徑磨削工序,節省了工時。


  三、支內徑磨溝

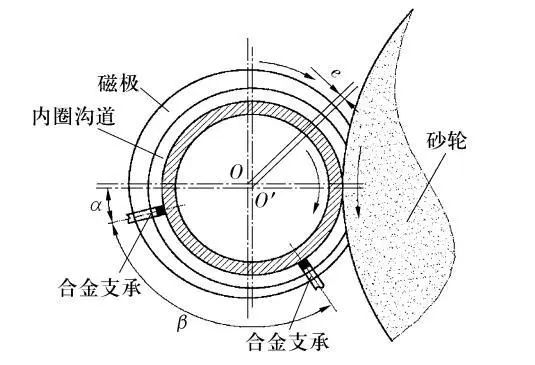

  支內徑磨溝
  支內徑磨溝采用前、后2個支承分別支承工件內徑面上,工件中心處于夾具第4象限,前、后支承使工件中心與砂輪中心基本處于同一水平面上,工件直接承受砂輪進給的切削力。這種加工方式以內徑面為基準,溝道精度由內徑精度保證,而內徑的加工以內外徑為基準,因此對內外徑加工要求極高。磨削中需嚴格控制進給量,進給量過大,超過工件的變形抗力時,易導致工件產生變形,造成工件尺寸、圓度等精度很難控制。

  加工特點:對前工序內外徑、內徑精度要求極高,對操作者技能要求高,但生產效率不高。


  四、逃逸法磨溝

  逃逸法磨溝
  逃逸法磨削內溝是一種非限位式磨削方法,前支承為內支承,偏心處于象限,后支承為外支承,偏心處于第4 象限,兩支承夾角30°~45°。砂輪進給磨削工件時,若切削力超過電磁無心夾具的夾持力,工件將脫離第4 象限的外支承。隨著磨削力的減小,工件又回落至外支承進行正常磨削。如此重復,直至磨削到所要求的尺寸。

  加工特點:對前工序內外徑、內徑精度要求高,適用于薄壁系列軸承磨削,工件加工變形量小,但生產效率不高。


  以上就是對于角接觸球軸承內圈溝道磨削方法的介紹,為了保證角接觸球軸承的精度,一般加工循環次數都要三遍以上,精度越高,加工步驟越繁瑣,才能滿足精度要求。宇耐爾精密軸承專業從事精密機床主軸用P4、P2級高精密軸承的開發和生產,可根據客戶需求定制高規格非標角接觸球軸承,軸承斷面薄厚度可達到1.5mm,歡迎您留言或質致電咨詢。
